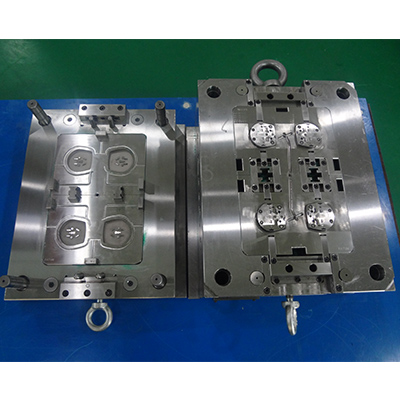

Adapter Ladegerät Gehäuse Form 496-1

Form Name: Adapter Ladegerät Gehäuse Form

Teil material: PC

Produkt größe: 58,3*57,9*8,6mm

Produkt beschreibung: Adapter Ladegerät Gehäuse UK

Form hohlraum: 4 Hohlräume

Form größe: 400*450*343MM

Geeignete Einspritz maschine: 160 Tonnen

Form hohlraum Stahl: ASSAB8407

Form-Einspritz system: Kalt läufer w/Tunnel tor

Form auswurf system: Ejektor Pin

Form zykluszeit: 26

Form lebenszyklus: 500.000

Lieferzeit: 60 Tage

Form merkmale: 8 Schieber


Adapter form ist auch AC-Ladegerät-Form, HanKing hat viele solcher Formen hergestellt. Für die Adapter form oder die AC-Ladegerät form ist das Aussehen ebenso wichtig wie die Teile dimension.


Welche Probleme sollten beim Werkzeug design beachtet werden?


Zuerst sollten wir die Trennlinie des Teils, die Trennlinie in der Hohlraums eite und die Trennlinie in der Kerns eite wählen, und es ist sehr wichtig, die Zustimmung der Kunden für die Trennlinie zu erhalten.


Der Form designer muss die geeignete Tor position und den Durchmesser des Tors entsprechend der Struktur des Produkts und den Anforderungen der Kunden auswählen. Für diese Ladegerät form empfehlen wir normaler weise die Verwendung von Punkt tor.


Wie der Kunststoff adapter aus der Form gelöst werden kann, muss auch vom Designer sorgfältig geprüft werden. Designer müssen die Struktur des Produkts sorgfältig untersuchen, indem sie Schieber, Heber und Auswurf mechanismen verwenden, damit das Produkt reibungslos aus dem Form hohlraum herauskommt.


Herstellungs tipps: Absperr winkel entlang der Bewegungs richtung des Schiebers sowie Polieren des Stahls entlang der Richtung der Produkte ntnahme.


Wenn einige Bereiche den Schimmel auswurf schwierig machen, finden Sie die Lösung heraus und senden Sie einen Vorschlag an den Kunden.


  • Versuchen Sie, in den komplizierten Bereich einzufügen und die geteilte Linie des Einfügung stifts mit den Kunden zu bestätigen.

  • Angemessene Verwendung von Ejektor stift, Auswerfer hülse, Auswerfer blatt usw. Mechanismen, sollte die Verteilung des Auswerfer stifts gleichmäßig und ausgeglichen sein.

  • Die Textur und Politur unterscheiden sich im Hohlraum und im Kern der Form.

  • Die meiste Zeit ist die Kunststoff teil zeichnung vom Kunden nicht mit einem Zugwinkel ausgelegt, wir sollten vorschlagen, den Entwurfs winkel innerhalb des zulässigen Bereichs zu erhöhen.

  • Es sollte auf der Bodenfläche eingelassen werden, um eine Absenkung aufgrund der Wandstärke der Säulen zu vermeiden.

  • Der Designer sollte prüfen, ob Rippen oder Löcher nicht in der Lage sind, Auswerfer stift zu setzen.

  • Scharfer Stahl ist muss vermieden werden.


HanKing FormHat aus gezeichnete Erfahrung in Adapter-Ladegerät-Form, wir haben Adapter-Form für verschiedene Länder standard, gute Wasser kühlung, um die schöne Teil oberfläche zu erhalten, und automatische Auswurf.
