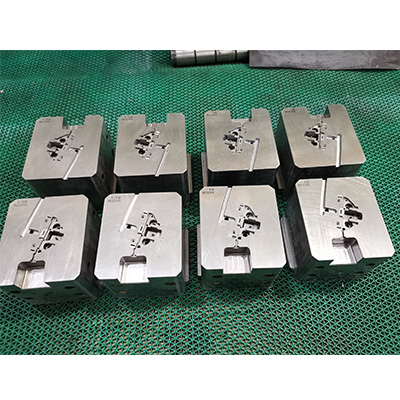

Stecker form

Form Name: Kunststoff-Spritzguss Wand Stecker Form

Teil material: PBT GF15

Produkt größe: 45,4*19,6*52,7mm

Produkt beschreibung: Plug CH-Version

Form hohlraum: 4 Hohlräume

Form größe: 392*300*335 MM

Geeignete Einspritz maschine: 90 Tonnen

Form hohlraum Stahl: ASSAB8407

Form injektion system: Kalt läufer filmtor

Form auswurf system: Ejektor Pin

Form zykluszeit: 25's

Form lebenszyklus: 1.000.000

Lieferzeit: 30 Arbeitstage

Preis: 3000-10000

Form merkmale: zwei Kerne

Kunststoff-Spritzguss-Stecker-Form mit zwei Kernen, hochwertige Kunststoff-Spritzguss-Wand-Stecker-Form-Hersteller in China, HanKing hatte Erfahrung in verschiedenen Ländern Kunststoff-Stecker-Form, USA, Schweiz, Italien, Asien, Australien, etc..

Wir nannten dies eine Stecker form, es ist eigentlich abgesehen vom Adapter ladegerät, es ist ein Einsatz, wir nehmen den Metallstift einsatz, der in die Form gegeben wird.

Für diese Art von Form ist die Trennlinie nicht kompliziert, aber wir müssen noch vom Kunden bestätigt werden. Als internes Montage teil ist das Erscheinung sbild nicht besonders wichtig. Wir können einen Kalt kanal verwenden, um Form kosten zu sparen. Und der Teil ist nicht groß und dick, daher wird vor geschlagen, das Filmtor zu verwenden.

Entsprechend der Teils truktur schlagen wir vor, 4 Schieber egler zu haben, jede Seite zwei Schieber egler.

• Überprüfen Sie Schieber egler Split-Linie, fügt Split-Linie mit Kunden.

• Versuchen Sie, die Position des Einsatz stifts auszug leichen.

• Machen Sie ein gleichmäßiges Auswerfer system, bedeutet Auswerfer stift form, Dimension, Positionen balancieren.




Es sollte darauf geachtet werden, dass, wenn die Schieber einen Entwurfs winkel entlang der Gleit bewegungs richtung haben, die Entwurfs winkel analyze auch auf Hohlraum-und Kerns eite überprüft werden sollte. normaler weise ist der Entwurfs winkel nicht weniger als 1 Grad.

Wenn Designer eine Wandstärke analyze durchführen und die Wandstärke ungleich mäßig ist, informieren Sie bitte den Projekt manager. Der Projekt manager wird dies mit dem Kunden besprechen, wenn die Spül markierung akzeptabel ist. Aber auch Kunden akzeptieren die Senk marke, wir sollten versuchen, die Waschbecken marke so weit wie möglich zu beseitigen, der Projekt manager sollte das Beste tun und die Injektion parameter verbessern, um Senk marken probleme während der Schimmel pilz versuche zu vermeiden.

Die Teilform ist unregelmäßig, es sollte dünne Streifen form genannt werden, diese Art von Teil wird oft nach dem Formen gebogen, weil ein Mangel an Kunststoff-Unterstützung, designer sollten über eine Lösung nachdenken, wie die Kühlung verbessert werden kann.
